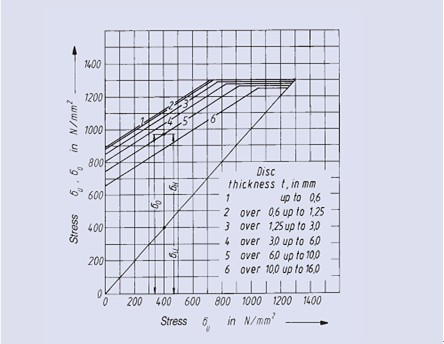

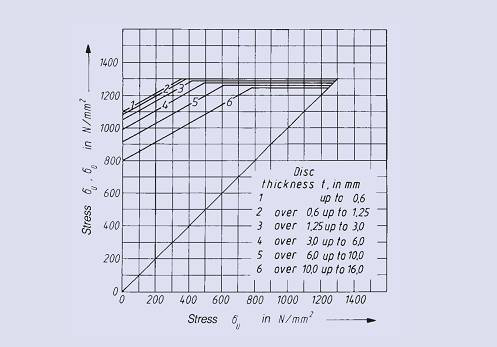

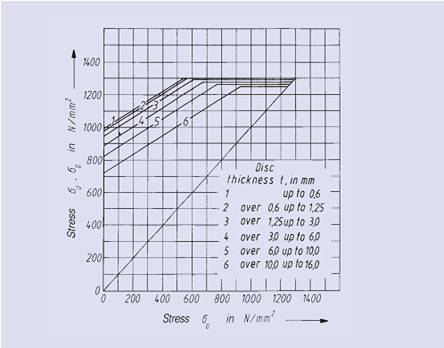

以下所示疲勞強度圖的獲得基于Mubea對碟型彈簧多年的測試結果。這些結果中所示為決定碟型彈簧疲勞壽命的下表面許用計算應力。疲勞強度圖也對不同彈簧的尺寸、厚度以及載荷循
環次數進行了計算。
該圖表適用于50Cr V4作原材料的第二組和第三組碟形彈簧以及Ck67作原料的第一組碟形彈簧。統計結果表明，獲得最大疲勞壽命的條件下，下列幾種情況占99%：
a)最多由10片單片彈簧組成對合組合彈簧組
b)在允許的溫度條件下，碟型彈簧或彈簧組的變形曲線必須為隨時間變化的正弦曲線，即在恒定的頻率下具有恒定的變形量。
c)碟型彈簧組必須按照要求采用導向元件（導向元件或?qū)蛱祝┻M(jìn)行裝配。載荷必須通過已經進行硬化和拋光的盤面施加在彈簧組兩端。
d)適當?shù)臐?rùn)滑條件
e)在室溫和正常大氣條件下使用（即無較高的空氣濕度、無化學腐蝕等）。
具體詳見手冊53-54
